분체도장가드레일
  • 제품명 :표준형 분체도장 가드레일
  • 제품기능 :
    – 고품질 분체도장 처리하여 부식이 되지 않음
    – 다양한 색으로 경관과 조화를 이룰수 있도록 제작
    – 차량 충돌 시 부분 교체가 간편하여 유지보수가 용이

분체도장 가드레일 설치사진

  • 고품질 분체도장 색상

분체도장 차광망
  • 제품명 : 표준형 가드레일용 분체도장 차광망
  • 제품규격 : H590*W4,000 (mm/ 1경간)
  • 시공형식 :
    – 현광방지시설의 차광 각도는 10° 정도로 함
    – 현광방지시설은 열 팽창에 견딜 수 있는 구조로 제작
    – 현광방지시설의 높이는 G.L에서 1.4M를 표준으로 한다
  • 제품종류 : 팽창메탈형, 루버형, 합성수지형
  • 설치위치 :
    – 분리대에 설치되어 있는 방호울타리의 상단부 중앙
    – 방호울타리가 양쪽에 설치 된 경우 한쪽 방호울타리에 설치



기술자료 다운로드

표준형 SB1등급 평지부(성토부겸용) / H810*W4000
  • 제품명 : 노측용 KHC-SB1RS1 / 성토부 EX-SB1-Slop
  • 제품규격 : H810*W4000(지주간격 4M)
  • 시공형식 : 평지부용(성토부비탈면 겸용)
  • 설계속도 : 60km

  • 제품특징
    – 한국도로공사 통상실시권 협약제품
    – 저속구간 및 IC 설치 (60km)
    – 블럭아웃(연결대) ㄷ형(4.3*330*220) 사용
    – 지주보강재 없음



  • 보수 시 체크사항
    – 레일 홀 위치 및 수량 확인(28홀)
    – 블럭아웃(연결대) 사이즈 확인
    – 지주간격 확인



  • 겸용제품 차이점
    – 동일

기술자료 다운로드

조달청 나라장터 바로가기

표준형 SB2등급 평지부 / SG-SB2-S1 / H775*W4000 _ 레일 4t
  • 제품명 : SG-SB2-S1
  • 제품규격 : H775*W4000(지주간격 4M)
  • 시공형식 : 평지부용
  • 설계속도 : 80km
  • 인증사항 : 디자인 제30-0687158-02호, 우수발명품

  • 제품특징
    – 레일 4t로 생산
    – 발포우레탄연결대 사용으로 타사와 차별화
    – 평지부구간 설치 (80km)
    – 지주에 장홈을 두어 보강지주없이 강도를 높임



  • 보수 시 체크사항
    – 레일 홀 위치 및 수량 확인(18홀)
    – 지주간격 확인
    – 연결대, 장홈지주 설치 여부 확인

기술자료 다운로드

조달청 나라장터 바로가기

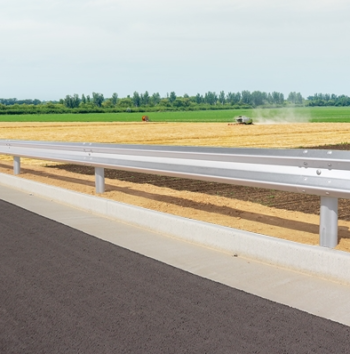

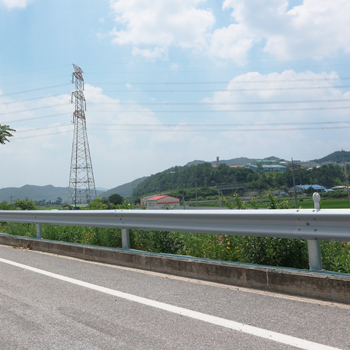

표준형 SB2등급 평지부 / SG-SB2-E / H775*W4000 _ 레일3.2t
  • 제품명 : SG-SB2-E
  • 제품규격 : H775*W4000(지주간격 4M)
  • 시공형식 : 평지부
  • 설계속도 : 80km
  • 인증사항 : 특허 10-0637844호, 디자인 제30-0687158-02호, 제30-0846281호, 제 30-0838620호,  우수발명품(장홈지주)

  • 제품특징
    – 지주간격 4.0m와 2w-beam 3.2t 레일적용
    – 보강지주 길이 500mm 적용으로 강도성능 보강
    – 장홈지주 적용으로 지주 지지력 보강
    – 우레탄 블럭아웃 적용으로 노측설치 용이함



  • 보수 시 체크사항
    – 지주간격 확인
    – 연결대, 장홈지주 설치 여부 확인

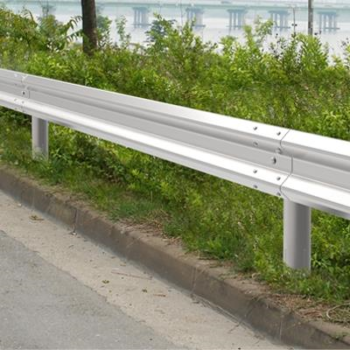

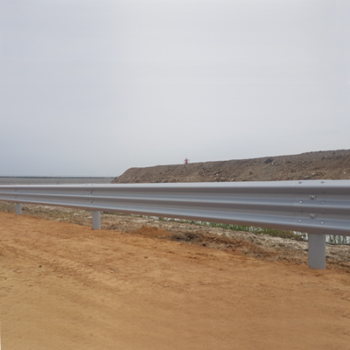

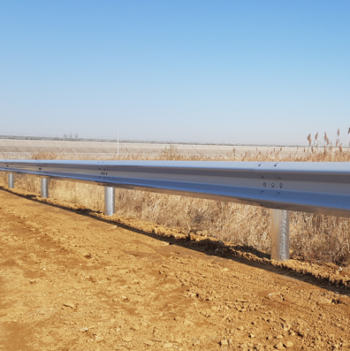

표준형 SB2등급 성토부 / SGS-SB2-E / H775*W4000 _ 레일3.2t [성능인증]
  • 제품명 : SGS-SB2-E
  • 제품규격 : H775*W4000(지주간격 4M)
  • 시공형식 : 성토부비탈면용
  • 설계속도 : 80km
  • 인증사항 : 디자인 제30-0687158-02호, 우수발명품(장홈지주), 성능인증

  • 제품특징
    – 레일 3.2t로 생산, 원가절감효과
    – 발포우레탄연결대 사용으로 타사와 차별화
    – 일반구간 및 성토부비탈면구간 설치 (80km)
    – 지주에 장홈을 두어 지지력보강판 보강없이 강도를 높여 성토부에 설치가능



  • 보수 시 체크사항
    – 레일 홀 위치 및 수량 확인(18홀)
    – 지주간격 확인
    – 연결대, 장홈지주 설치 여부 확인

기술자료 다운로드

조달청 나라장터 바로가기

표준형 SB2등급 성토부 / SGS-SB2-A / H775*W4000
  • 제품명 :  SGS-SB2-A
  • 제품규격 : H775*W4000(지주간격 4M)
  • 시공형식 : 성토부비탈면용
  • 설계속도 : 80km
  • 인증사항 : 디자인 제30-0741945호

  • 제품특징
    – 노출부 형태 표준형가드레일 무등급 제품 동일
    – 일반구간 및 성토부비탈면구간 설치 (80km)
    – 지주보강재 및 별도 연결대 없이 지주 후면 지지력보강브라켓 삽입만으로 강도 높임
    – 기존 설치되어있는 무등급 제품에 지지력보강 브라켓 삽입으로 등급제품 인정받을 수 있음



  • 보수 시 체크사항
    – 레일 홀 위치 및 수량 확인(18홀)
    – 지주간격 확인
    – 지지력보강브라켓 삽입 여부 확인

기술자료 다운로드

조달청 나라장터 바로가기

표준형 SB3등급 성토부 / EX-SB3 / H810*W2000
  • 제품명 : EX-SB3
  • 제품규격 : H810*W2000(지주간격 2M)
  • 시공형식 : 성토부비탈면용 겸용
  • 설계속도 : 100km

  • 제품특징
    – 보강지주적용



  • 보수 시 체크사항
    – 보강지주
    – 지주간격 확인

기술자료 다운로드

조달청 나라장터 바로가기

표준형 SB3-B등급 성토부 / EX-SB3-B / H810*W2000
  • 제품명 : EX-SB3-B
  • 제품규격 : H810*W2000
  • 시공형식 : 성토부용
  • 설계속도 : 110km (고속구간B)
  • 제품특징
    –  보강지주 적용



기술자료 다운로드

조달청 나라장터 바로가기

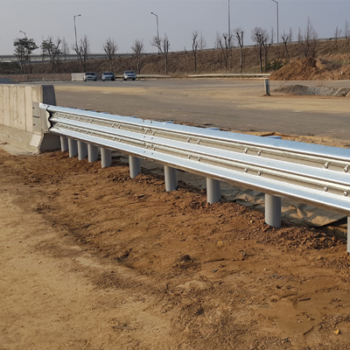

표준형 SB3-B등급 성토부 / SGS-SB3B-A / H810*W2000
  • 제품명 : SGS-SB3B-A
  • 제품규격 : H810*W2000
  • 시공형식 : 성토부용
  • 설계속도 : 110km (고속구간B)
  • 인증사항 : 디자인 제30-0936328호

  • 제품특징
    – 지주간격 2.0m 적용으로 강도를 보강함
    – 충격흡수용 블럭아웃을 적용
    – 장홈지주 적용으로 충돌 시 지주꺽임 방지



기술자료 다운로드

조달청 나라장터 바로가기

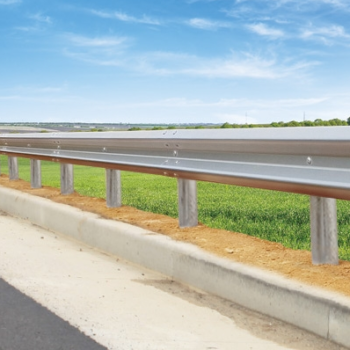

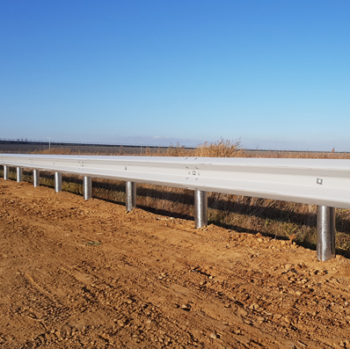

표준형 SB4등급 성토부 / SGS-SB4-E / H775*W2000
  • 제품명 : SGS-SB4-E
  • 제품규격 : H775*W2000(지주간격 2M)
  • 시공형식 : 성토부비탈면용
  • 설계속도 : 80km
  • 인증사항 : 디자인 제30-0687158-02호, 우수발명품(장홈지주)

  • 제품특징
    – 일반구간 및 성토부비탈면구간 설치 (80km)
    – 지주간격 2.0M와 3.2T 레일을 적용
    – 보강지주 길이 700mm 적용으로 강도 성능을 보강
    – 장홈지주 적용으로 지주 꺾임 현상 방지



  • 보수 시 체크사항
    – 담당자 문의

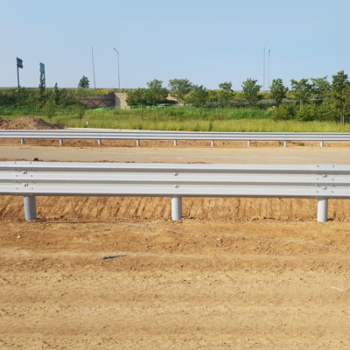

표준형 SB4등급 성토부 / SGS-SB4 / H775*W2000 [성능인증]
  • 제품명 : SGS-SB4
  • 제품규격 : H775*W2000(지주간격 2M)
  • 시공형식 : 성토부비탈면용
  • 설계속도 : 80km
  • 인증사항 : 디자인 제30- 0741945호, 성능인증

  • 제품특징
    – 노출부 형태 표준형가드레일 무등급 제품 동일
    – 일반구간 및 성토부비탈면구간 설치 (80km)
    – 지주보강재 및 별도 연결대 없이 지주 후면 지지력보강브라켓 삽입만으로 강도 높임
    – 기존 설치되어있는 무등급 제품에 지지력보강 브라켓 삽입으로 등급제품 인정
    – SB2등급제품과 동일하나 지주간격이 2M



  • 보수 시 체크사항
    – 레일 홀 위치 및 수량 확인(19홀)
    – 지주간격 확인
    – 지지력보강브라켓 삽입 여부 확인

기술자료 다운로드

조달청 나라장터 바로가기

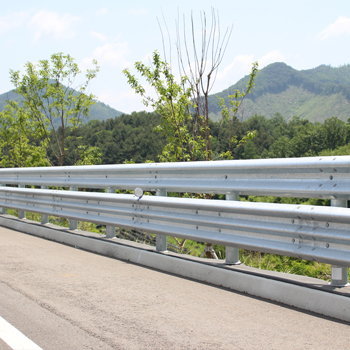

표준형 SB5등급 성토부 / EX-SB5 / H1210*W2000 _2way+3way
  • 제품명 : EX-SB5
  • 제품규격 : H1210*W2000( 2WAY+3WAY)
  • 시공형식 :성토부
  • 설계속도 : 100Km
  • 제품특징
    – 보강지주 적용
    – 고속구간, 위험구간 설치



기술자료 다운로드

조달청 나라장터 바로가기

표준형 SB5-B등급 성토부 / SGS-SB5B-A / H1210*W2000 _2way+3way
  • 제품명 : SGS-SB5B-A
  • 제품규격 : H1210*W2000( 2WAY+3WAY)
  • 시공형식 :성토부비탈면
  • 설계속도 : 110KM
  • 인증사항 : 디자인 제30-0838620호, 제30-0936328호
  • 제품특징
    – 고속구간B 110-120km/시 이상의 위험구간에 적용하는 등급
    – 지주간격 2.0M와 3WAY+2WAY 2단 레일 적용으로 강도를 보강함
    – 충격흡수용 신규 블럭아웃을 적용하여 탑승자 안전보호

기술자료 다운로드

조달청 나라장터 바로가기

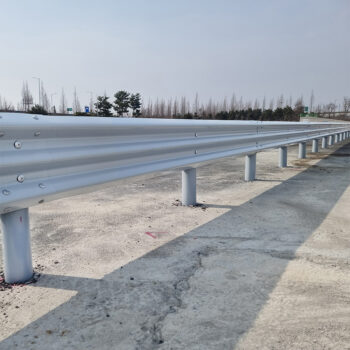

표준형 SB4등급 중앙분리대 / SC-SB4-A / H860*W2000 아스콘항타
  • 제품명 : SC-SB4-A
  • 제품규격 : H860*W2000
  • 시공형식 :아스콘항타
  • 설계속도 : 80KM
  • 인증사항 : 디자인 제30-0687158-02호, 우수발명품(장홈지주)
  • 제품특징
    – 일반구간 설치 (80km)
    – 기존 설치되는 제품과 같이 폭이 넓어 연결 설치가 용이
    – 아스콘 항타 방식으로 시공
    – 60,70,80km/h 구간에 설치 가능
    – 장홈지주로 제품의 꺾임 방지
    – 블럭아웃을 적용하여 지주로 전달되는 충격을 완화, 차량의 전복 위험 감소

기술자료 다운로드

조달청 나라장터 바로가기

표준형 SB4등급 중앙분리대 / SC-3WAY-SB4 / H860*W2000 아스콘독립기초 [성능인증]
  • 제품명 : SC-3SWAY-SB4
  • 제품규격 : H860*W2000(지주간격 2M)
  • 시공형식 : 아스콘독립기초용
  • 설계속도 : 80km
  • 인증사항 : 디자인 제30-0687158호, 우수발명품(장홈지주), 성능인증

  • 제품특징
    – 일반구간 설치 (80km)
    – 기본형태는 연결대 없이 3W판과 지주 결속
    – 차선폭이 좁은 도로에도 설치 가능
    – 지주길이 1250mm로 지하매설물이 있는 구간에도 설치 가능
    – 지주보강재가 필요없어 제작 및 설치용이
    – 지주 양쪽에 보강 홈을 두어 강도를 높임



  • 보수 시 체크사항
    – 레일 홀 위치 및 수량 확인(30홀)
    – 지주간격 및 길이 확인
    – 지주양쪽 홈 작업여부 확인

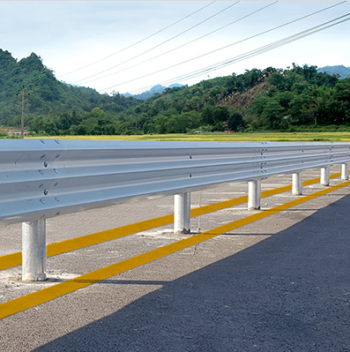

표준형 SB4등급 중앙분리대 / SC-SB4-N / H860*W3000
  • 제품명 : SC-SB4-N
  • 제품규격 : H860*W3000
  • 시공형식 : 아스콘 항타
  • 설계속도 : 80km
  • 인증사항 :
  • 제품특징
    – 지주간격 3.0M
    – 기존 제품과 높이와 폭이 동일하여 전이레일 없이 추가 연결이 가능
    – 장홈지주 적용으로 지주 꺾임을 방지



  • 보수 시 체크사항
    – 레일 홀 위치 및 수량 확인
    – 지주간격 및 길이 확인

기술자료 다운로드

조달청 나라장터 바로가기

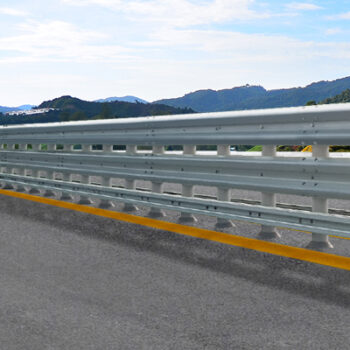

긴급개구부 SB5등급 중앙분리대 / SC-OPEN-SB5 / H1270*W17000
  • 제품명 : SC-OPEN-SB5
  • 제품규격 : H1270*W17000
  • 시공형식 : 콘크리트 포장 (천공 후 지주삽입)
  • 설계속도 : 80-100km
  • 인증사항 : 특허 제10-1284786, 디자인 제30-0687158-02호, 제30-0981835호

  • 제품특징
    – 설치 장소 : 고속도로와 자동차 전용도로 등에서 도로 보수공사, 긴급상황 처리 등을 위해 중앙분리대를 강성 방호울타리로 설치한 구간에 설치
    또한 일반도로에서 교통처리 등을 위해 좌회전이나 유턴을 허용하는 경우에도 중앙분리대에 개구부를 설치 가능
    – 설치 위치 : 곡선반지름이 600m이상이고 시야가 확보된 곳 (터널, 인터체인지, 휴게소의 전.후)
    – 표준형 2way 2단 레일과 개방형 W175 레일을 사용하여 개방감 증대
    – 장홈지주 특허 적용하여 지주 꺾임을 방지
    – 하단부 블럭아웃 및 개방형 레일 적용으로 탐승자 보호 성능 강화



  • 보수 시 체크사항
    – 지주간격 및 길이  확인

기술자료 다운로드

조달청 나라장터 바로가기
