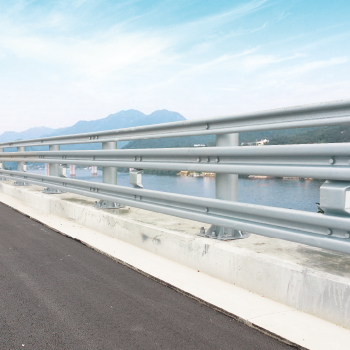

개방형 SB4등급 교량용 / OB-SB4-2단 / H650*W3000_ [성능인증]
  • 제 품 명 : OB-SB4
  • 제품규격 : H650*W3000(지주간격 3M)
  • 시공형식 : 연석에 케미컬앙카
  • 설계속도 : 80km
  • 인증사항 : 특허 제10-1231806호, 성능인증

  • 제품특징
    – 일반교량구간 설치 (80km)
    – 전면 175폭, 전면레일보강판
    – 지주길이 635mm, 앙카베이스판 320*320
    – 연석포함 H900(연석높이기준 H250)



  • 보수 시 체크사항
    – 레일폭, 보강판사이즈
    – 지주간격 및 길이 확인
    – 신설시 연석폭 체크 320mm 이하 설치 불가
    – 앙카타입 체크(신설시 L형앙카, 케미컬앙카)

기술자료 다운로드

조달청 나라장터 바로가기

개방형 SB4등급 교량용 / OB-SB4-3단 / H850*W2000_[성능인증]
  • 제 품 명 : OB-SB4-레일 3단
  • 제품규격 : H850*W2000(지주간격 2M)
  • 시공형식 : 연석에 케미컬앙카
  • 설계속도 : 80km
  • 인증사항 : 특허 제10-1231806호, 성능인증

  • 제품특징
    – 일반교량구간 설치 (80km)
    – 개.교(SB4) 제품에 120폭 레일 추가 설치
    – 지주길이 850mm, 앙카베이스판 320*320
    – 연석포함 H1100(연석높이기준 H250)



  • 보수 시 체크사항
    – 레일폭, 보강판사이즈
    – 지주간격 및 길이 확인
    – 신설시 연석폭 체크 320mm 이하 설치 불가
    – 앙카타입 체크(신설시 L형앙카, 케미컬앙카)

기술자료 다운로드

조달청 나라장터 바로가기

개방형 SB4등급 교량용 / OB-SB4-핸드레일3단 / H900*W3000
  • 제 품 명 : OB-SB4-핸드레일 3단
  • 제품규격 : H900*W3000(지주간격 3M)
  • 시공형식 : 연석에 케미컬앙카
  • 설계속도 : 80km
  • 인증사항 : 특허 10-1231806호, 특허 제10-0986970호

  • 제품특징
    – 일반교량구간 설치 (80km)
    – 개.교(SB4) 제품에 핸드레일 추가 설치
    – 지주길이 790mm, 앙카베이스판 320*320
    – 연석포함 H1150(연석높이기준 H250)



  • 보수 시 체크사항
    – 레일폭, 보강판사이즈
    – 지주간격 및 길이 확인
    – 신설시 연석폭 체크 320mm 이하 설치 불가
    – 앙카타입 체크(신설시 L형앙카, 케미컬앙카)

기술자료 다운로드

관절형 SB5등급 교량용 / AG-SB5-2단 / H620*W2000
  • 제 품 명 : AG-SB5
  • 제품규격 : H620*W2000(지주간격 2M)
  • 시공형식 : 연석에 L형앙카
  • 설계속도 : 100km
  • 인증사항 : 특허 제10-1303080호

  • 제품특징
    – 일반교량구간 설치 (100km)
    – 전,후면 150폭
    – 지주길이 620mm, 앙카베이스판 200*200
    – 연석포함 H870(연석높이기준 H250)



  • 보수 시 체크사항
    – 레일폭, 보강판사이즈
    – 지주간격 및 길이 확인
    – 신설시 연석폭 체크 200mm 이하 설치 불가
    – 앙카타입 체크(신설시 L형앙카, 케미컬앙카)

기술자료 다운로드

조달청 나라장터 바로가기

관절형 SB5등급 교량용 / AG-SB5-핸드레일3단 / H850*W2000
  • 제 품 명 : AG-SB5-핸드레일 3단
  • 제품규격 : H850*W2000(지주간격 2M)
  • 시공형식 : 연석에 L형앙카
  • 설계속도 : 100km
  • 인증사항 : 특허 제10-1303080호, 제10-0986970호

  • 제품특징
    – 일반교량구간 설치 (100km)
    – 관.교(SB5) 제품에 핸드레일 추가 설치
    – 지주길이 740mm, 앙카베이스판 200*200
    – 연석포함 H1100(연석높이기준 H250)



  • 보수 시 체크사항
    – 레일폭, 보강판사이즈
    – 지주간격 및 길이 확인
    – 신설시 연석폭 체크 200mm 이하 설치 불가
    – 앙카타입 체크(신설시 L형앙카, 케미컬앙카)

기술자료 다운로드

개방형 SB6등급 교량용 / SB-09-01-3단 / H1100*W2000
  • 제 품 명 : SB-09-01
  • 제품규격 : H1100*W2000(지주간격 2M)
  • 시공형식 : 연석에 L형앙카
  • 설계속도 : 120km
  • 인증사항 : 특허 제10-1250343호, 제10-0666462호

  • 제품특징
    – 일반교량위험구간 설치 (120km)
    – 지주길이 850mm, 앙카베이스판 320*320
    – 연석포함 H1100(연석높이기준 H250)
    – 전면레일 150폭 후면레일 120폭



  • 보수 시 체크사항
    – 레일폭, 보강판사이즈
    – 지주간격 및 길이 확인
    – 신설시 연석폭 체크 320mm 이하 설치 불가
    – 앙카타입 체크(신설시 L형앙카, 케미컬앙카)

기술자료 다운로드

조달청 나라장터 바로가기

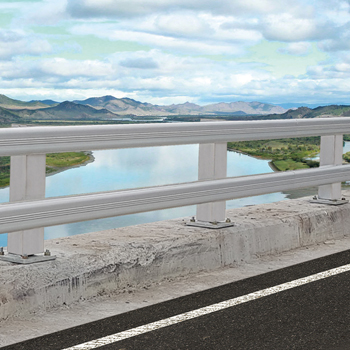

알루미늄 방호책 SB4등급 교량용 / ALB-SB4 / H750*W2000
  • 제 품 명 : ALB-SB4
  • 제품규격 : H750*W2000(지주간격 2M)
  • 시공형식 : 연석에 케미컬앙카
  • 설계속도 : 80km
  • 인증사항 : 디자인 제30-0793495호, 디자인 제30-0793494호

  • 제품특징
    – 일반교량구간 설치 (80km)
    – 지주, 레일 알루미늄재질
    – 지주와 레일을 연결하는 브라켓은 스틸
    – 지주높이 750mm, 베이판 280*280*20t
    – 백색전착(피막처리) – 분체선택사항
    – 레일 연결은 소켓결속



  • 보수 시 체크사항
    – 영업관리팀 문의

기술자료 다운로드

알루미늄 방호책 SB4등급 교량용 / ALB-SB4-B / H750*W2000
  • 제 품 명 : ALB-SB4-B
  • 제품규격 : H750*W2000(지주간격 2M)
  • 시공형식 : 연석에 케미컬앙카
  • 설계속도 : 80km
  • 인증사항 : 특허 제10-1924539호, 제10-1924539호, 디자인 제30-0891837호

  • 제품특징
    – 앵커판을 제외한 구성 자재 전체가 알루미늄
    – 중량제한이 있는 교량이나 해안지대에 설치 용이
    – 충돌 시, 보강지주에 결합된 지주커버가 후면부로 밀리면서 충격을 흡수하는 기능
    – 보강지주에 요철형태의 장공을 주어 결합된 지주커버의 이동시간을 억제하여 충격 흡수
  • 보수 시 체크사항
    – 담당자 문의
알루미늄 방호책 SB4등급 교량용 / ALB-SB4-H / H850*W3000
  • 제 품 명 : ALB-SB4-H
  • 제품규격 : H850*W3000(지주간격3M)
  • 시공형식 : 연석에 케미컬앙카
  • 설계속도 : 80km
  • 인증사항 : 디자인 제30-0793495호,  제30-0793494호

  • 제품특징
    – 일반교량구간 설치 (80km)
    – 지주, 레일 알루미늄재질
    – 지주와 레일을 연결하는 브라켓은 스틸
    – 지주높이 850mm, 베이판 250*280*20t
    – 백색전착(피막처리) – 분체선택사항
    – 레일 연결은 소켓결속

기술자료 다운로드

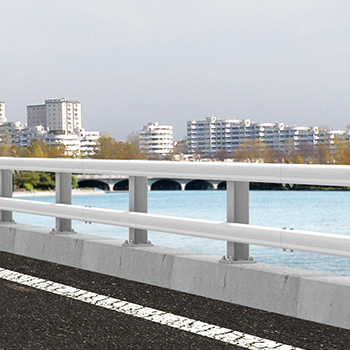

알루미늄 방호책 SB4등급 교량용 / ALB-SB4-A / H850*W2000
    • 제 품 명 : ALB-SB4-A
    • 제품규격 : H850*W2000(지주간격2M)
    • 시공형식 : 연석에 케미컬앙카
    • 설계속도 : 80km
    • 인증사항 : 특허 제10-1924539호, 제10-1924539호, 디자인 제30-0891837호


  • 제품특징
    – 앵커판을 제외한 구성 자재 전체가 알루미늄
    – 중량제한이 있는 교량이나 해안지대에 설치 용이
    – 충돌 시, 보강지주에 결합된 지주커버가 후면부로 밀리면서 충격을 흡수하는 기능
    – 보강지주에 요철형태의 장공을 주어 결합된 지주커버의 이동시간을 억제하여 충격 흡수
알루미늄 조명 방호책 SB4등급 교량용 / ALB-SB4-CL / H850*W2000
    • 제 품 명 : ALB-SB4-CL
    • 제품규격 : H850*W2000(지주간격2M)
    • 시공형식 : 연석에 케미컬앙카
    • 설계속도 : 80km


  • 제품특징
    – 상단 레일 안에 조명 기구를 인입하여 설치되는 일체형 제품
    – 교량 위 가로등 설치가 어려운 구간에서 도로 측면 1.0M 높이에 8.0M 간격으로 설치하여 도로 시인성이 우수
    – 조명등급 M1-M4(고속도로 및 국도용 등급) 으로 지주식 가로등 대체 가능
    – 우천 시 젖은 노면에서 수면 반사되는 현상을 최소화
    – 시정계 장착 시, 안개가 발생하였을때 색온도가 변하여 투과율이 강화 (옵션사항)

기술자료 다운로드

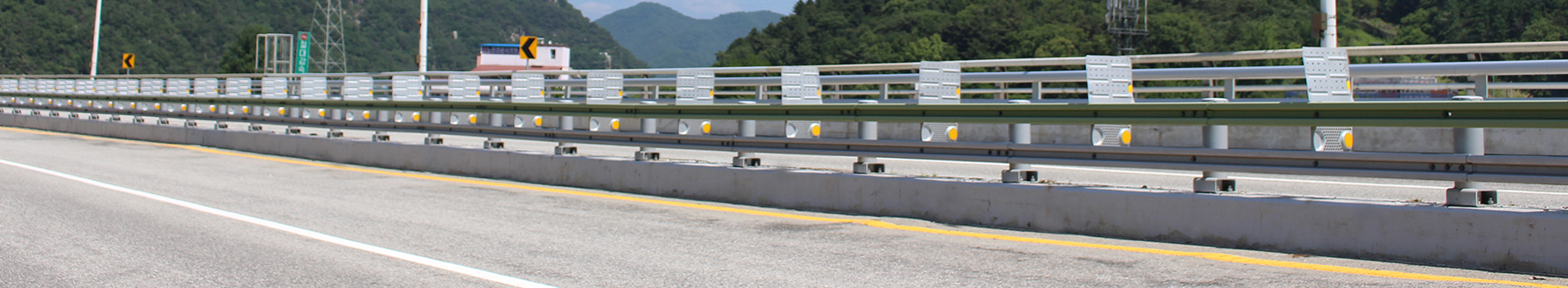

개방형 SB4등급 교량용 중앙분리대 / OCB-SB4-2단 / H650*W3000_[성능인증]
  • 제 품 명 : OCB-SB4
  • 제품규격 : H650*W3000(지주간격 3M)
  • 시공형식 : 연석에 케미컬앙카
  • 설계속도 : 80km
  • 인증사항 :특허 제301250343호, 성능인증
  sadd
  • 제품특징
    – 일반교량구간 설치 (80km)
    – 양면 175폭 보강판 400*380*4T
    – 지주길이 635mm, 앙카베이스판 320*320
    – 연석포함 H900(연석높이기준 H250)
    – 차광판 선택사항



  • 보수 시 체크사항
    – 레일폭, 보강판사이즈
    – 지주간격 및 길이 확인
    – 신설시 연석폭 체크 320mm 이하 설치 불가
    – 앙카타입 체크(신설시 L형앙카, 케미컬앙카)

기술자료 다운로드

조달청 나라장터 바로가기

관절형 SB5등급 교량용 중앙분리대 / AC-SB5-2단 / H620*W2000
  • 제 품 명 : AC-SB5
  • 제품규격 : H620*W2000
  • 시공형식 : 연석에 L형앙카
  • 설계속도 : 100km
  • 인증사항 : 특허 제30-1303080호
  sadd
  • 제품특징
    – 일반교량구간 설치 (100km)
    – 양면 150폭 보강판 400*380
    – 지주길이 620mm, 앙카베이스판 200*200
    – 연석포함 H870(연석높이기준 H250)
    – 차광판 선택사항



  • 보수 시 체크사항
    – 레일폭, 보강판사이즈
    – 지주간격 및 길이 확인
    – 신설시 연석폭 체크 200mm 이하 설치 불가
    – 앙카타입 체크(신설시 L형앙카, 케미컬앙카)

기술자료 다운로드

조달청 나라장터 바로가기

제품 특성상 모든 제품의 정보가 업데이트 되어 있지 않습니다. 담당팀에 문의 하시면 성심껏 답변 드리겠습니다. + 고객지원 바로가기
