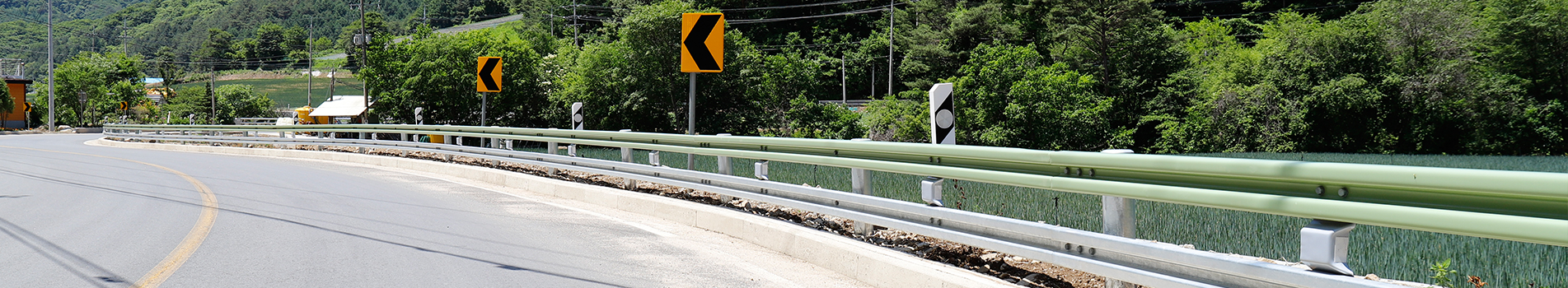

분체도장가드레일
  • 제품명 : 개방형 분체도장 가드레일
  • 제품기능 :
    – 고품질 분체도장 처리하여 부식이 되지 않음
    – 다양한 색으로 경관과 조화를 이룰수 있도록 제작
    – 차량 충돌 시 부분 교체가 간편하여 유지보수가 용이

  • 고품질 분체도장 색
    • 흰색
    • 아이보리색
    • 은회색
    • 회색
    • 황색
    • 풀색
    • 기와진회색

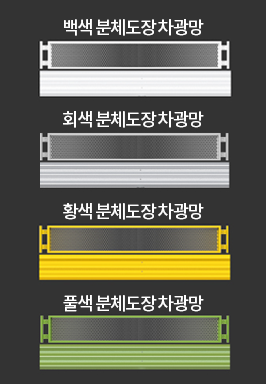

분체도장 차광망
  • 제품명 : 개방형 가드레일용 분체도장 차광망
  • 제품규격 : H590*W3,000 (mm/ 1경간)
  • 시공형식 :
    – 현광방지시설의 차광 각도는 10° 정도로 함
    – 현광방지시설은 열 팽창에 견딜 수 있는 구조로 제작
    – 현광방지시설의 높이는 G.L에서 1.4M를 표준으로 한다
  • 제품종류 : 팽창메탈형, 루버형, 합성수지형
  • 설치위치 :
    – 분리대에 설치되어 있는 방호울타리의 상단부 중앙
    – 방호울타리가 양쪽에 설치 된 경우 한쪽 방호울타리에 설치


기술자료 다운로드

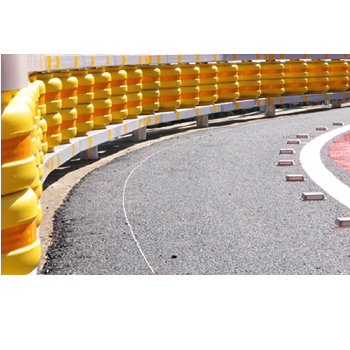

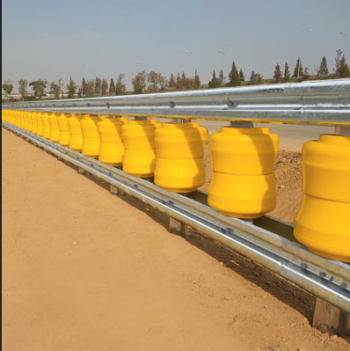

롤링가드배리어 SB4등급 / SRRG-5 / H900*W340
  • 제 품 명 : SRRG-5
  • 제품규격 : H900*W340
  • 설계속도 : 100km
  • 인증사항 : 특허  제10-1052624호

  • 제품특징
    -대형판재를 단수열로 설치하던 기존 가드레일 과 달리 소형판재를 복수열로 설치하고 지주와 지주사이에 충격흡수롤러를 삽입하여 외력(충격력) 흡수를 강화 하였으며, 레일 및 차량 파손이 최소화
    – 충격흡수롤러에 반사지를 부착하여 시인성을 극대화



  • 보수 시 체크사항
    – 레일의 높이
    – 볼트의 조임상태
    – 지주간격 및 길이 확인

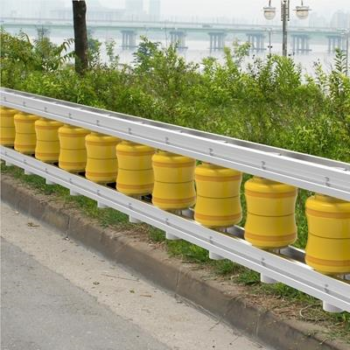

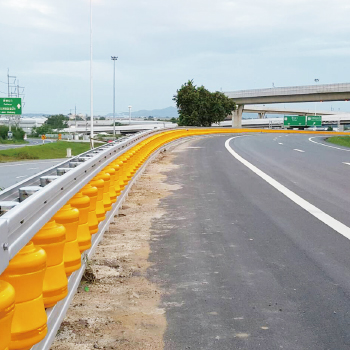

롤링가드배리어 SB5등급 / RGS-SB5-S1 / H1000*W700
  • 제 품 명 : RGS-SB5-S1
  • 제품규격 : H1000*W700
  • 설계속도 : 100km

  • 제품특징
    -대형판재를 단수열로 설치하던 기존 가드레일 과 달리 소형판재를 복수열로 설치하고 지주와 지주사이에 충격흡수롤러를 삽입하여 외력(충격력) 흡수를 강화 하였으며, 레일 및 차량 파손이 최소화
    – 충격흡수롤러에 반사지를 부착하여 시인성을 극대화



  • 보수 시 체크사항
    – 레일의 높이
    – 볼트의 조임상태
    – 지주간격 및 길이 확인

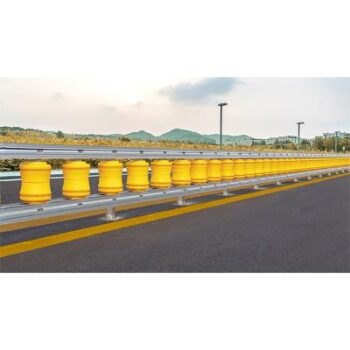

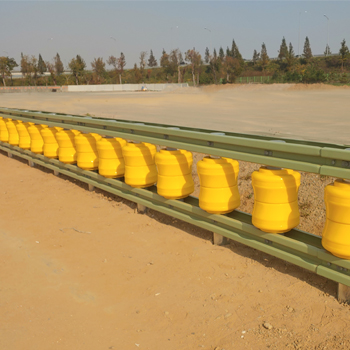

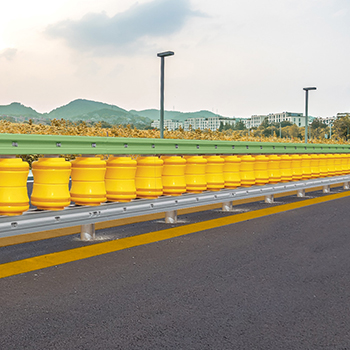

롤링가드베리어 SB4등급 중앙분리대 / RGC-SB4 / H1050*W370
  • 제 품 명 : RGC-SB4
  • 제품규격 : H1050*W370
  • 시공형식 : 아스콘항타용
  • 설계속도 : 80km
  • 인증사항 : 디자인 제30-0687158-2호
rgc_sb4_jd
  • 제품특징
    – 매립지주 간격 2.1M와 W175폭 / 3.2T 2단 레일을 적용
    – 장구형 충격흡수롤러를 적용하여 차량 승월을 방지
    – 장홈지주 적용으로 지주 꺾임을 방지
    – 매립 지주 아스콘 항타 하여 설치 용이
    – 개방형 가드레일 레일로 곡선부 설치 용이



  • 보수 시 체크사항
    – 지주간격 및 길이 확인
개방형 SB2등급 평지부 / OG-SB2 / H900*W3000
  • 제 품 명 : OG-SB2
  • 제품규격 : H900*W3000(지주간격 3M)
  • 시공형식 : 평지부용
  • 설계속도 : 80km
  • 인증사항 : 특허 제10-1231806호 ,  제10-1284786호, 우수발명품(장홈지주)

  • 제품특징
    – 일반구간 설치 (80km)
    – 전면 175폭, 전면레일보강판
    – 지주길이 2100mm로 장홈지주타입
    – 지주보강재가 필요없어 제작 및 설치용이



  • 보수 시 체크사항
    – 레일폭, 보강판사이즈 확인
    – 지주간격 및 길이 확인
    – 지주양쪽 홈 작업여부 확인

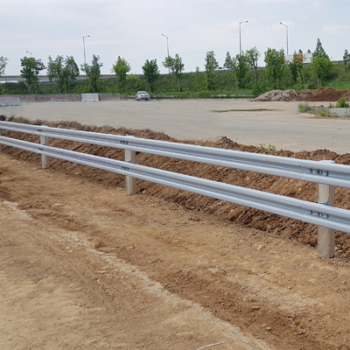

개방형 SB2등급 성토부 / OGS-SB2 / H900*W3000 _ [성능인증]
  • 제 품 명 : OGS-SB2
  • 제품규격 : H900*W3000(지주간격 3M)
  • 시공형식 : 성토부비탈면용
  • 설계속도 : 80km
  • 인증사항 : 특허 제10-1231806호, 성능인증
  14-ogs-sb2
  • 제품특징
    – 일반구간 및 성토부비탈면 설치 (80km)
    – 전면 175폭, 전면레일보강판
    – 지주길이 2100mm로 장홈지주타입
    – 지주보강재가 필요없어 제작 및 설치용이



  • 보수 시 체크사항
    – 레일폭, 보강판사이즈 확인
    – 지주간격 및 길이 확인

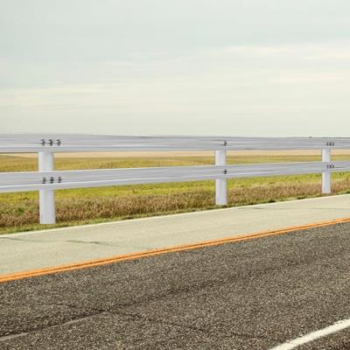

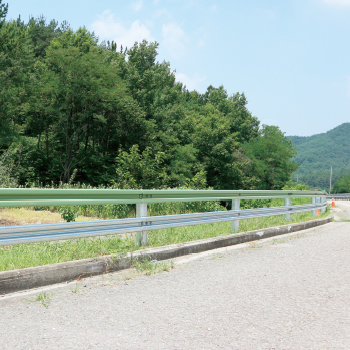

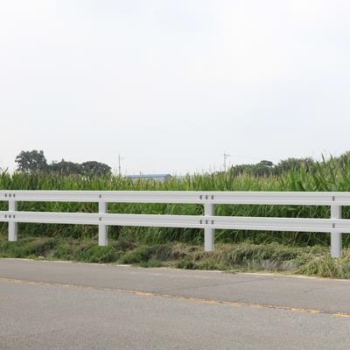

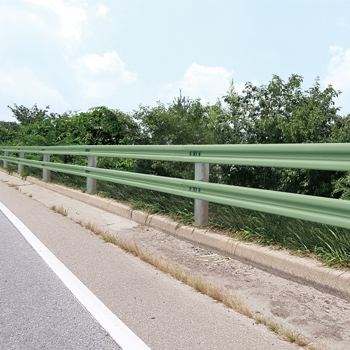

개방형 SB2등급 성토부 / OGS-SB2-A / H850*W3000 [성능인증]
  • 제 품 명 : OGS-SB2-A
  • 제품규격 : H850*W3000
  • 시공형식 : 성토부비탈면용
  • 설계속도 : 80km
  • 인증사항 : 우수발명품, 성능인증

  • 제품특징
    – 일반구간 및 성토부비탈면 설치
    – 부품 단순화로 시공성 용이
    – 장홈지주 적용으로 지주 꺾임 방지



  • 보수 시 체크사항
    – 지주간격 및 길이 확인

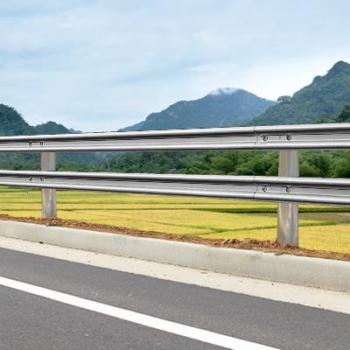

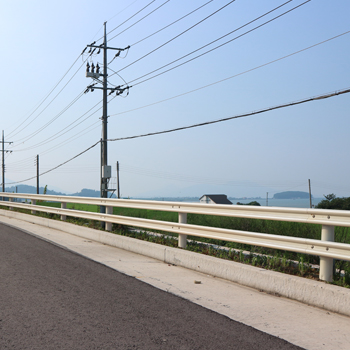

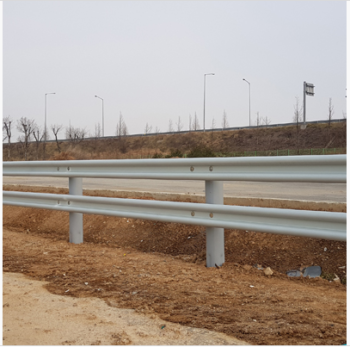

개방형 SB2등급 성토부 / OGS-SB2-UE / H850*W3000
  • 제 품 명 : OGS-SB2-UE
  • 제품규격 : H850*W3000
  • 시공형식 : 성토부비탈면용
  • 설계속도 : 80km
  • 인증사항 : 특허 제10-1284786호
  • 제품특징
    – 일반구간 및 성토부비탈면 설치
    – 신형 블럭아웃을 적용하여 탑승자 보호성능 강화
    – 보강지주 미설치 및 레일중량절감으로 현장 시공성 증대
    – 장홈지주 적용으로 지주 꺾임 방지



  • 보수 시 체크사항
    – 지주간격 및 길이 확인

기술자료 다운로드

조달청 나라장터 바로가기

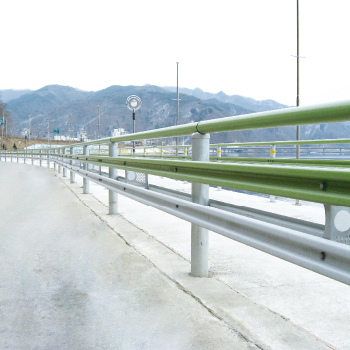

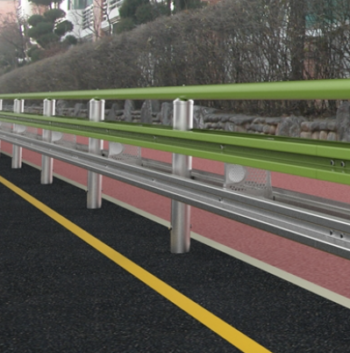

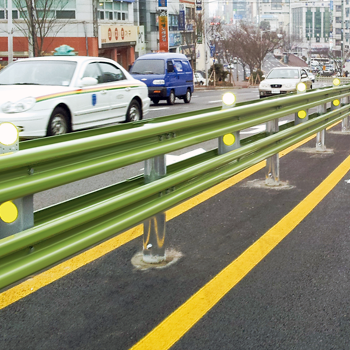

개방형 SB2등급 자전거도로난간겸용 / OG-SB2-C / H1200*W3000
  • 제 품 명 : OG-SB2-C
  • 제품규격 : H1200xW3000
  • 시공형식 : 자전거도로난간겸용
  • 설계속도 : 80km
  • 인증사항 : 특허 제10-1231806호,  제10-0986970호, 제10-0837054호, 디자인 제30-0685314호

  • 제품특징
    – 지주 외 수직부재가 없어 안전함
    – 자연 친화적인 녹색분체로 눈의 피로를 감소시킵니다.
    – 개방형 레일을 사용하여 충격 흡수 기능을 합니다.
    – 가드레일 상단에 핸드레일을 추가하여 자전거도로난간겸용으로 제품적용이 가능합니다.

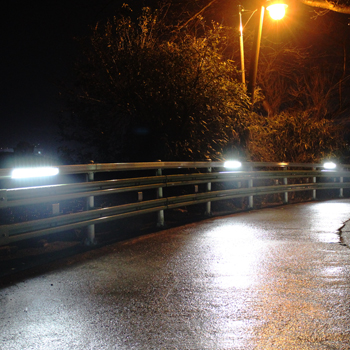

개방형 조명 방호책 SB2등급 성토부 / OGS-SB2-BL / H1070*W2000
  • 제 품 명 : OGS-SB2-BL
  • 제품규격 : H1070xW2000
  • 설계속도 : 80km

  • 제품특징
    – 상단 레일 안에 조명 기구를 인입하여 설치되는 일체형 제품
    – 조명등급 M1-M4(고속도로 및 국도용 등급) 으로 지주식 가로등 대체 가능
    – 우천 시 젖은 노면에서 수면 반사되는 현상을 최소화

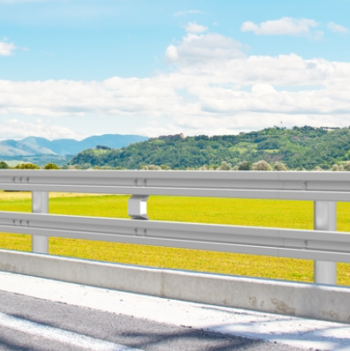

개방형 SB3등급 성토부 / OGS-SB3-J / H850*W3000
  • 제 품 명 : OGS-SB3-J
  • 제품규격 : H850*W3000(지주간격 3M)
  • 시공형식 : 성토부비탈면용
  • 설계속도 : 100km
  • 인증사항 : 특허 제30-1231806호, 제30-1284786호, 우수발명품

  • 제품특징
    – 일반구간 및 성토부비탈면 설치 (100km)
    – 보강지주 길이 700mm적용으로 강도 성능 보강
    – 장홈 지주 적용으로 지주 꺾임 현상 방지
    – 지주간격 3.0m와 W175폭 2단 레일 적용



  • 보수 시 체크사항
    – 레일폭, 보강판 확인
    – 지주간격 및 길이 확인
개방형 SB4등급 평지부 / OG-SB4 / H900*W3000
  • 제 품 명 : OG-SB4
  • 제품규격 : H900*W3000(지주간격 3M)
  • 시공형식 : 평지부용
  • 설계속도 : 80km
  • 인증사항 : 특허 제 10-1250343호, NET(교통신기술)

  • 제품특징
    – 일반구간 설치 (80km)
    – 전면 175폭, 후면 100폭, 보강판 400*260
    – 지주길이 2100mm로 보강지주타입



  • 보수 시 체크사항
    – 레일폭, 보강판사이즈 확인
    – 지주간격 및 길이 확인
    – 변형제품 여부확인(일부 현장 전면 200폭)
개방형 SB4등급 성토부 / OGS-SB4 / H900*W3000 _[성능인증]
  • 제 품 명 : OGS-SB4
  • 제품규격 : H900*W3000(지주간격 3M)
  • 시공형식 : 성토부비탈면용
  • 설계속도 : 80km
  • 인증사항 : 특허 제10-1231806호, 제10-1334279호, 성능인증

  • 제품특징
    – 일반구간 및 성토부비탈면 설치 (80km)
    – 전면 175폭, 전면레일보강판
    – 지주길이 2400mm로 보강지주타입
    – 지지력보강브라켓 삽입으로 강도 높임
    – 지지력보강판 결속클립 고정으로 1회항타 가능



  • 보수 시 체크사항
    – 레일폭, 보강판사이즈 확인
    – 지주간격 및 길이 확인
    – 지지력보강판 삽입 여부 확인

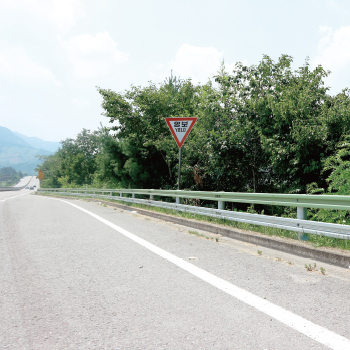

개방형 SB4등급 성토부 / OGS-SB4-A / H850*W2000 [성능인증]
  • 제 품 명 : OGS-SB4-A
  • 제품규격 : H850*W2000
  • 시공형식 : 성토부비탈면용
  • 설계속도 : 80km
  • 인증사항 : 특허 제10-1284786호, 우수발명품(장홈지주), 성능인증

  • 제품특징
    – 일반구간 및 성토부비탈면 설치 (80km)
    – 부품 단순화로 시공성 용이
    – 장홈지주 적용으로 지주 꺾임 방지



  • 보수 시 체크사항
    – 지주간격 및 길이 확인

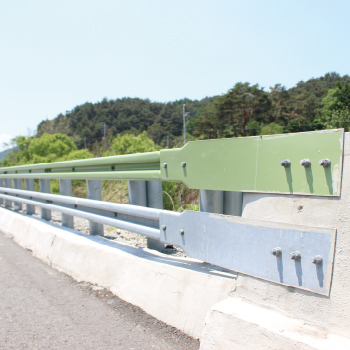

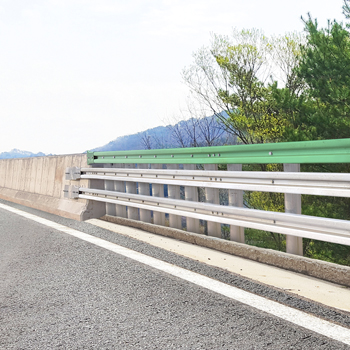

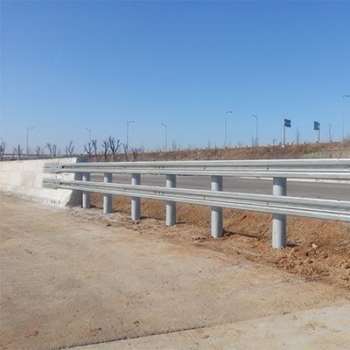

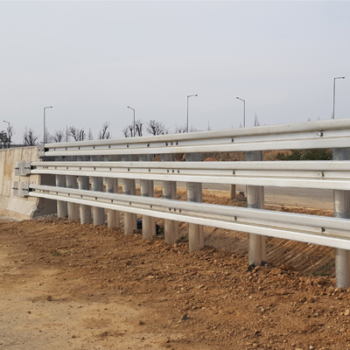

개방형 SB4등급 성토부 전이구간 / OG-SB4-EJ-A / H900*W12000
    • 제 품 명 : OGS-SB4-EJ-A
    • 제품규격 : H900*W12000
    • 시공형식 : 성토부 비탈면용
    • 설계속도 : 80km
    • 인증사항 : 우수발명품


  • 제품특징
    – 전이구간 및 성토부비탈면 설치 (80km)
    – 강성 <-> 연성 방호책 연결시 설치
    – 보강지주 및 장홈지주 사용



  • 보수 시 체크사항
    – 레일폭, 보강판사이즈 확인
    – 지주간격 및 길이 확인
개방형 SB5등급 평지부 / OGH-SB5 / H1100*W3000
  • 제 품 명 : OGH-SB5
  • 제품규격 : H1100*W3000(지주간격 3M)
  • 시공형식 : 평지부용
  • 설계속도 : 110km
  • 특허사항 : 특허 제10-1250343호, NET(교통신기술)

  • 제품특징
    – 일반구간 설치 (110km)
    – 전면상단 200폭, 전면하단/후면 120폭 3단보강판
    – 지주길이 2300mm로 보강지주타입
    – 한국도로공사는 전,후면 상단분체로 출고(쉼터)



  • 보수 시 체크사항
    – 레일폭, 보강판사이즈 확인
    – 지주간격 및 길이 확인

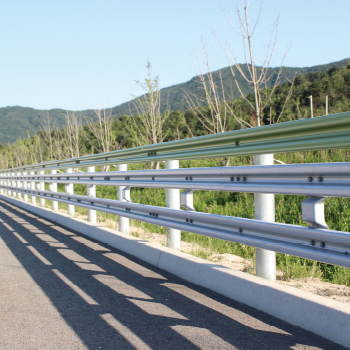

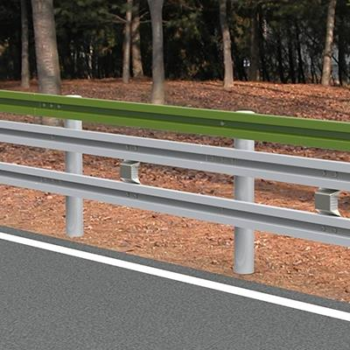

개방형 SB5등급 성토부 / OGS-SB5 / H1150*W2000 [성능인증]
  • 제 품 명 : OGS-SB5
  • 제품규격 : H1150*W2000(지주간격 2M)
  • 시공형식 : 성토부비탈면용
  • 설계속도 : 110km
  • 인증사항 :특허  제10-1231806호, 제10-1334279호, 성능인증

  • 제품특징
    – 일반구간 및 성토부비탈면 설치 (110km)
    – 전면 175폭 하단전면레일보강판
    – 지주길이 2700mm로 보강지주타입
    – 지지력보강브라켓 삽입으로 강도 높임
    – 지지력보강판 결속클립 고정으로 1회항타 가능



  • 보수 시 체크사항
    – 레일폭, 보강판사이즈
    – 지주간격 및 길이 확인
    – 지지력보강판 삽입 여부 확인

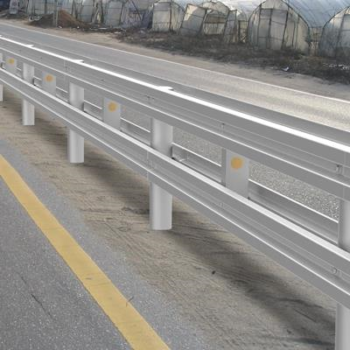

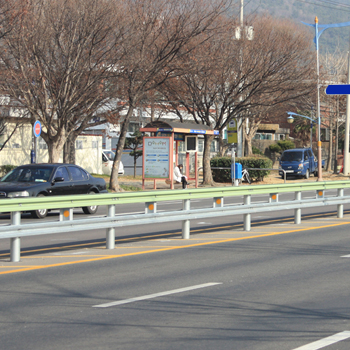

개방형 SB4등급 중앙분리대 / OC-SB4-E / H850*W3000 아스콘항타
  • 제 품 명 : OC-SB4-E
  • 제품규격 : H850*W3000
  • 시공형식 : 아스콘항타용
  • 설계속도 : 80km
  • 인증사항 : 특허 제10-0837054호, 제10-098670호, 제10-0666462호

  • 제품특징
    – 아스콘 항타 방식으로 설치
    – W175 폭 적용 제품
    – 취부볼트에 사각와셔를 적용하여 충돌 시 레일과 지주의 분리를 방지
    – 지주 매립 깊이가 얕아 하부 지장물의 간섭없이 설치가능



  • 보수 시 체크사항
    – 레일폭, 보강판사이즈
    – 지주간격 및 길이 확인
개방형 SB4등급 중앙분리대 / OC-SB4 / H900*W3000
  • 제 품 명 : OC-SB4
  • 제품규격 : H900*W3000(지주간격 3M)
  • 시공형식 : 아스콘항타용
  • 설계속도 : 80km
  • 인증사항 : 특허 제10-1250343호

  • 제품특징
    – 일반구간 설치 (80km)
    – 양면 200폭, 보강판 420*143
    – 차선폭이 좁은 도로에도 설치 가능
    – 지주길이 1700mm로 보강지주타입



  • 보수 시 체크사항
    – 레일폭, 보강판사이즈
    – 지주간격 및 길이 확인
개방형 SB5등급 중앙분리대 / SB-05-08 / H850*W2000
  • 제 품 명 : SB-05-08 (OC-SB5)
  • 제품규격 : H850*W2000(지주간격 2M)
  • 시공형식 : 아스콘항타용
  • 설계속도 : 100km
  • 인증사항 : 특허 제10-1250343호

  • 제품특징
    – 일반구간 설치 (100km)
    – 양면 150폭, 보강판 400*380
    – 지주길이 1700mm로 보강지주타입
    – 차광판구매는 선택사항



  • 보수 시 체크사항
    – 레일폭, 보강판사이즈
    – 지주간격 및 길이 확인
