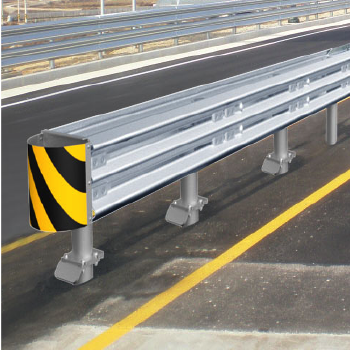

표준형 단부처리시설 ET1_2WAY_SA
  • 제품명 : ET1_2W_SA
  • 제품규격 : L4,750*W358*H788
  • 시공형식 : 노측, 성토부
  • 설계속도 : ET1등급(60km/h)
  • 특허사항 : 10-1259931,10-1339447
  • 인증사항 : –

  • 제품특징
    – 상부지주와 하부지주 결합 후 분리되는 브레이크어웨이 시스템 적용
    – 가드레일에 스페이서바의 체결후 충돌시 마찰력을 통한 충돌에너지 흡수
    – 보수작업시 지주 및 가드레일 재사용 가능하며, 유지보수가 간단



  • 보수 시 체크사항
    – 시공 형식 파악.
    – 가드레일, 지주 등 자재 파손 정도 확인.

기술자료 다운로드

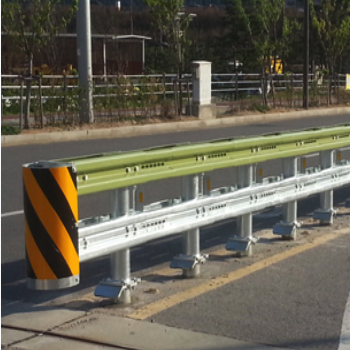

표준형 단부처리시설 ET2_2WAY_S1
  • 제품명 : ET2_2WAY_S1
  • 제품규격 : L6,550*W358*H788
  • 시공형식 : 노측, 성토부
  • 설계속도 : ET2등급(80km/h)
  • 특허사항 : 10-1259931,10-1339447
  • 인증사항 : –

  • 제품특징
    – 상부지주와 하부지주 결합 후 분리되는 브레이크어웨이 시스템 적용
    – 가드레일에 스페이서바의 체결후 충돌시 마찰력을 통한 충돌에너지 흡수
    – 보수작업시 지주 및 가드레일 재사용 가능하며, 유지보수가 간단



  • 보수 시 체크사항
    – 시공 형식 파악.
    – 가드레일, 지주 등 자재 파손 정도 확인.

기술자료 다운로드

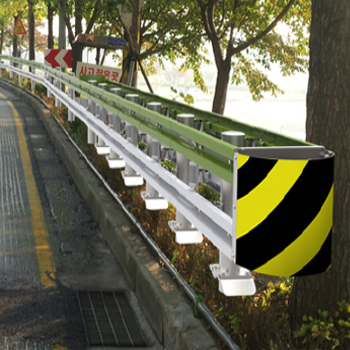

표준형 단부처리시설 CCET-MED-80-A-10000 [NET]
  • 제품명 : CCET-MED-80-A-10000
  • 제품규격 : L10,791*W500*H725
  • 시공형식 : 아스콘, 중분대
  • 설계속도 : ET2등급(80km/h)
  • 특허사항 : 10-1259931,10-1339447
  • 인증사항 : NET(교통신기술)

  • 제품특징
    – 상부지주와 하부지주 결합 후 분리되는 브레이크어웨이 시스템 적용
    – 가드레일에 스페이서바의 체결후 충돌시 마찰력을 통한 충돌에너지 흡수
    – 보수작업시 지주 및 가드레일 재사용 가능하며,유지보수가 간단



  • 보수 시 체크사항
    – 시공 형식 파악.
    – 가드레일, 지주 등 자재 파손 정도 확인.

기술자료 다운로드

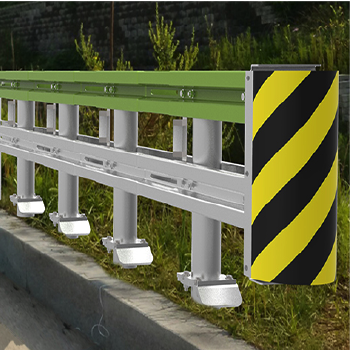

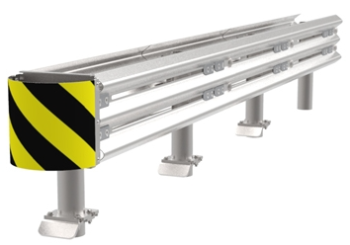

표준형 단부처리시설 ET2-3WAY-V1 [NET]
  • 제품명 : ET2-3Way-V1
  • 제품규격 : L6,519*W478*H860
  • 시공형식 : 아스콘, 중분대
  • 설계속도 : ET2등급(80km/h)
  • 특허사항 : 10-1259931,10-1339447
  • 인증사항 : NET( 교통신기술)

  • 제품특징
    – 상부지주와 하부지주 결합 후 분리되는 브레이크어웨이 시스템 적용
    – 가드레일에 스페이서바의 체결후 충돌시 마찰력을 통한 충돌에너지 흡수
    – 보수작업시 지주 및 가드레일 재사용 가능하며,유지보수가 간단



  • 보수 시 체크사항
    – 시공 형식 파악.
    – 가드레일, 지주 등 자재 파손 정도 확인.

기술자료 다운로드

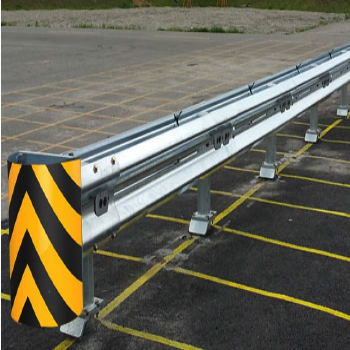

개방형 단부처리시설 OGSE-ET1
  • 제품명 : OGSE-ET1
  • 제품규격 : L4,900*W356*H900
  • 시공형식 : 노측, 성토부
  • 설계속도 : ET1등급(60km/h)
  • 특허사항 : 10-1259931,10-1339447
  • 인증사항 : –

  • 제품특징
    – 상부지주와 하부지주 결합 후 분리되는 브레이크어웨이 시스템 적용
    – 가드레일에 스페이서바의 체결후 충돌시 마찰력을 통한 충돌에너지 흡수
    – 보수작업시 지주 및 가드레일 재사용 가능하며,유지보수가 간단



  • 보수 시 체크사항
    – 시공 형식 파악.
    – 가드레일, 지주 등 자재 파손 정도 확인.

기술자료 다운로드

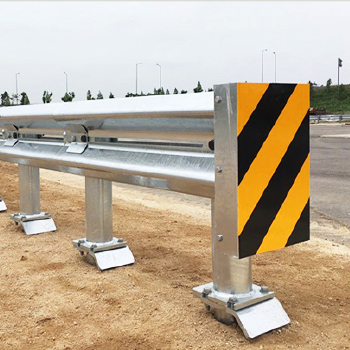

개방형 단부처리시설 OGSE-ET2 [NET]
  • 제품명 : OGSE-ET2
  • 제품규격 : L6,900*W306*H900
  • 시공형식 : 노측, 성토부
  • 설계속도 : ET2등급(80km/h)
  • 특허사항 : 10-1259931,10-1339447
  • 인증사항 : NET(교통신기술)

  • 제품특징
    – 상부지주와 하부지주 결합 후 분리되는 브레이크어웨이 시스템 적용
    – 가드레일에 스페이서바의 체결후 충돌시 마찰력을 통한 충돌에너지 흡수
    – 보수작업시 지주 및 가드레일 재사용 가능하며,유지보수가 간단



  • 보수 시 체크사항
    – 시공 형식 파악.
    – 가드레일, 지주 등 자재 파손 정도 확인.

기술자료 다운로드

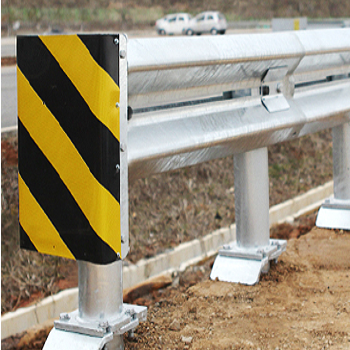

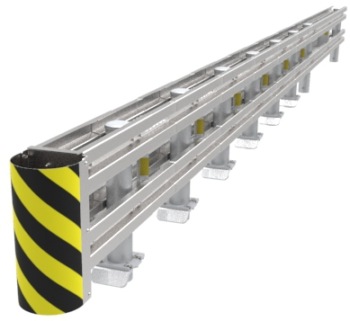

개방형 단부처리시설 OCE-ET2 [NET]
  • 제품명 : OCE-ET2
  • 제품규격 : L6,900*W356*H900
  • 시공형식 : 아스콘, 중앙분리대
  • 설계속도 : ET2등급(80km/h)
  • 특허사항 : 10-1259931,10-1339447
  • 인증사항 : NET(교통신기술)

  • 제품특징
    – 상부지주와 하부지주 결합 후 분리되는 브레이크어웨이 시스템 적용
    – 가드레일에 스페이서바의 체결후 충돌시 마찰력을 통한 충돌에너지 흡수
    – 보수작업시 지주 및 가드레일 재사용 가능하며,유지보수가 간단



  • 보수 시 체크사항
    – 시공 형식 파악.
    – 가드레일, 지주 등 자재 파손 정도 확인.

기술자료 다운로드

제품 특성상 모든 제품의 정보가 업데이트 되어 있지 않습니다. 담당팀에 문의 하시면 성심껏 답변 드리겠습니다. + 고객지원 바로가기
