분체도장가드레일
- 제품명 :표준형 분체도장 가드레일
- 제품기능 :
– 고품질 분체도장 처리하여 부식이 되지 않음
– 다양한 색으로 경관과 조화를 이룰수 있도록 제작
– 차량 충돌 시 부분 교체가 간편하여 유지보수가 용이

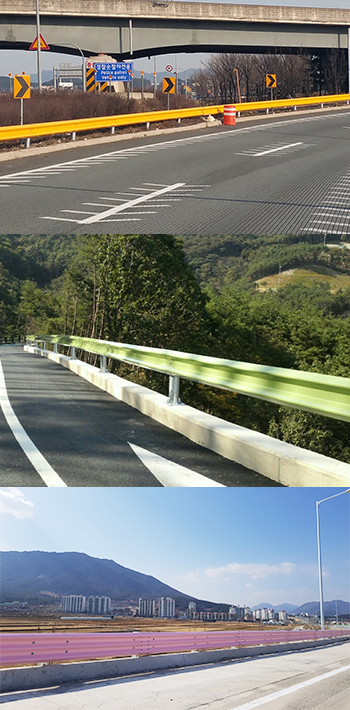

분체도장 가드레일 설치사진
- 고품질 분체도장 색상

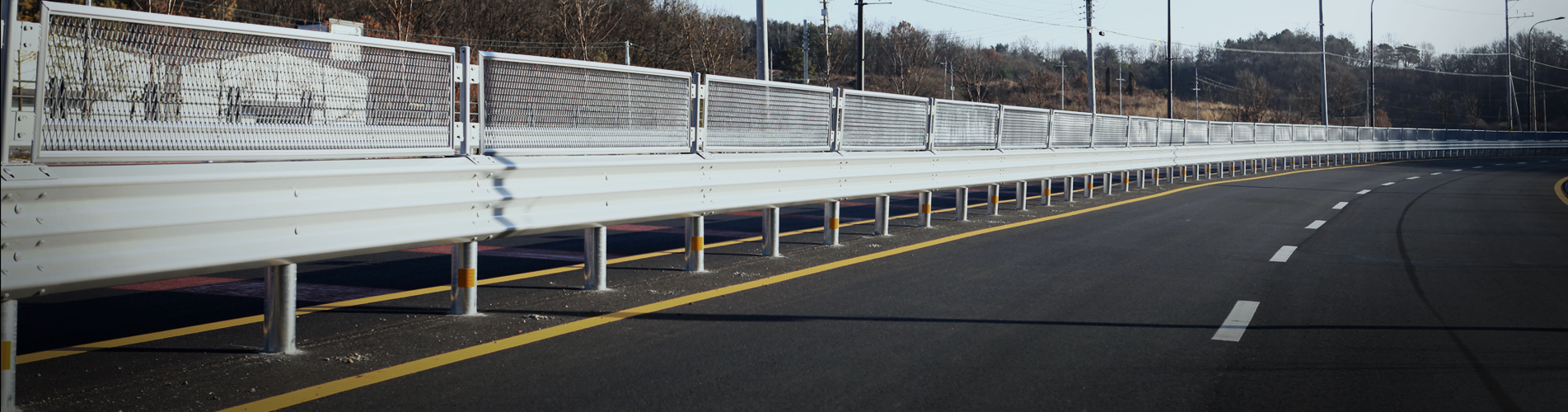

분체도장 차광망
- 제품명 : 표준형 가드레일용 분체도장 차광망
- 제품규격 : H590*W4,000 (mm/ 1경간)
- 시공형식 :
– 현광방지시설의 차광 각도는 10° 정도로 함
– 현광방지시설은 열 팽창에 견딜 수 있는 구조로 제작
– 현광방지시설의 높이는 G.L에서 1.4M를 표준으로 한다 - 제품종류 : 팽창메탈형, 루버형, 합성수지형
- 설치위치 :
– 분리대에 설치되어 있는 방호울타리의 상단부 중앙
– 방호울타리가 양쪽에 설치 된 경우 한쪽 방호울타리에 설치
기술자료 다운로드

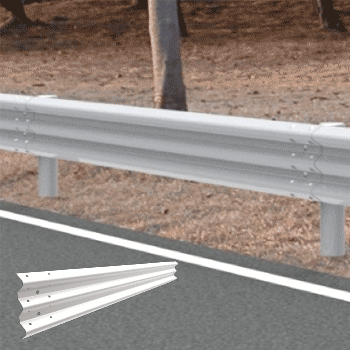

표준형 SB1등급 평지부(성토부겸용) / H810*W4000
- 제품명 : 노측용 KHC-SB1RS1 / 성토부 EX-SB1-Slop
- 제품규격 : H810*W4000(지주간격 4M)
- 시공형식 : 평지부용(성토부비탈면 겸용)
- 설계속도 : 60km
표준형 SB2등급 평지부 / SG-SB2-S1 / H775*W4000 _ 레일 4t

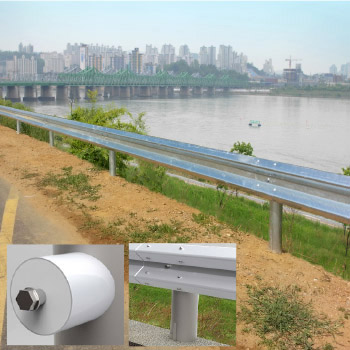

표준형 SB2등급 평지부 / SG-SB2-E / H775*W4000 _ 레일3.2t
- 제품명 : SG-SB2-E
- 제품규격 : H775*W4000(지주간격 4M)
- 시공형식 : 평지부
- 설계속도 : 80km
- 인증사항 : 특허 10-0637844호, 디자인 제30-0687158-02호, 제30-0846281호, 제 30-0838620호, 우수발명품(장홈지주)
- 제품특징
– 지주간격 4.0m와 2w-beam 3.2t 레일적용
– 보강지주 길이 500mm 적용으로 강도성능 보강
– 장홈지주 적용으로 지주 지지력 보강
– 우레탄 블럭아웃 적용으로 노측설치 용이함
- 보수 시 체크사항
– 지주간격 확인
– 연결대, 장홈지주 설치 여부 확인

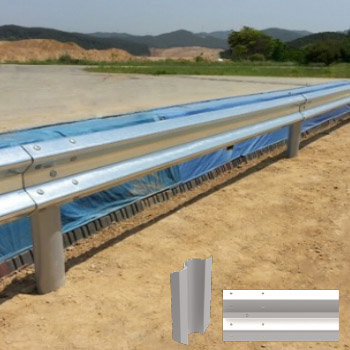

표준형 SB2등급 성토부 / SGS-SB2-E / H775*W4000 _ 레일3.2t
- 제품명 : SGS-SB2-E
- 제품규격 : H775*W4000(지주간격 4M)
- 시공형식 : 성토부비탈면용
- 설계속도 : 80km
- 인증사항 : 디자인 제30-0687158-02호, 우수발명품(장홈지주)
표준형 SB2등급 성토부 / SGS-SB2-A / H775*W4000
- 제품명 : SGS-SB2-A
- 제품규격 : H775*W4000(지주간격 4M)
- 시공형식 : 성토부비탈면용
- 설계속도 : 80km
- 인증사항 : 디자인 제30-0741945호
표준형 SB3등급 성토부 / EX-SB3 / H810*W2000
표준형 SB3-B등급 성토부 / EX-SB3-B / H810*W2000

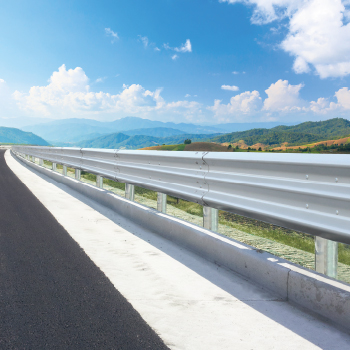

표준형 SB3-B등급 성토부 / SGS-SB3B-A / H810*W2000
표준형 SB4등급 성토부 / SGS-SB4-E / H775*W2000
- 제품명 : SGS-SB4-E
- 제품규격 : H775*W2000(지주간격 2M)
- 시공형식 : 성토부비탈면용
- 설계속도 : 80km
- 인증사항 : 디자인 제30-0687158-02호, 우수발명품(장홈지주)
- 제품특징
– 일반구간 및 성토부비탈면구간 설치 (80km)
– 지주간격 2.0M와 3.2T 레일을 적용
– 보강지주 길이 700mm 적용으로 강도 성능을 보강
– 장홈지주 적용으로 지주 꺾임 현상 방지
- 보수 시 체크사항
– 담당자 문의

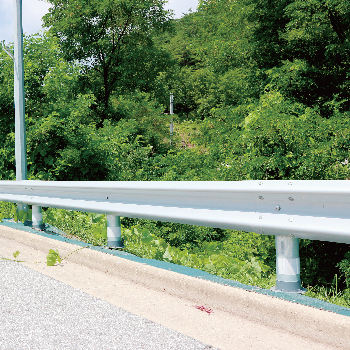

표준형 SB4등급 성토부 / SGS-SB4 / H775*W2000
- 제품명 : SGS-SB4
- 제품규격 : H775*W2000(지주간격 2M)
- 시공형식 : 성토부비탈면용
- 설계속도 : 80km
- 인증사항 : 디자인 제30- 0741945호
- 제품특징
– 노출부 형태 표준형가드레일 무등급 제품 동일
– 일반구간 및 성토부비탈면구간 설치 (80km)
– 지주보강재 및 별도 연결대 없이 지주 후면 지지력보강브라켓 삽입만으로 강도 높임
– 기존 설치되어있는 무등급 제품에 지지력보강 브라켓 삽입으로 등급제품 인정
– SB2등급제품과 동일하나 지주간격이 2M
- 보수 시 체크사항
– 레일 홀 위치 및 수량 확인(19홀)
– 지주간격 확인
– 지지력보강브라켓 삽입 여부 확인
표준형 SB5등급 성토부 / EX-SB5 / H1210*W2000 _2way+3way

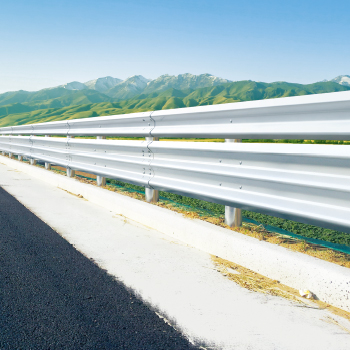

표준형 SB5-B등급 성토부 / SGS-SB5B-A / H1210*W2000 _2way+3way
표준형 SB4등급 중앙분리대 / SC-SB4-A / H860*W2000 아스콘항타
- 제품명 : SC-SB4-A
- 제품규격 : H860*W2000
- 시공형식 :아스콘항타
- 설계속도 : 80KM
- 인증사항 : 디자인 제30-0687158-02호, 우수발명품(장홈지주)
- 제품특징
– 일반구간 설치 (80km)
– 기존 설치되는 제품과 같이 폭이 넓어 연결 설치가 용이
– 아스콘 항타 방식으로 시공
– 60,70,80km/h 구간에 설치 가능
– 장홈지주로 제품의 꺾임 방지
– 블럭아웃을 적용하여 지주로 전달되는 충격을 완화, 차량의 전복 위험 감소
표준형 SB4등급 중앙분리대 / SC-3WAY-SB4 / H860*W2000 아스콘독립기초
- 제품명 : SC-3SWAY-SB4
- 제품규격 : H860*W2000(지주간격 2M)
- 시공형식 : 아스콘독립기초용
- 설계속도 : 80km
- 인증사항 : 디자인 제30-0687158호, 우수발명품(장홈지주)
- 제품특징
– 일반구간 설치 (80km)
– 기본형태는 연결대 없이 3W판과 지주 결속
– 차선폭이 좁은 도로에도 설치 가능
– 지주길이 1250mm로 지하매설물이 있는 구간에도 설치 가능
– 지주보강재가 필요없어 제작 및 설치용이
– 지주 양쪽에 보강 홈을 두어 강도를 높임
- 보수 시 체크사항
– 레일 홀 위치 및 수량 확인(30홀)
– 지주간격 및 길이 확인
– 지주양쪽 홈 작업여부 확인
긴급개구부 SB5등급 중앙분리대 / SC-OPEN-SB5 / H1270*W17000
- 제품명 : SC-OPEN-SB5
- 제품규격 : H1270*W17000
- 시공형식 : 콘크리트 포장 (천공 후 지주삽입)
- 설계속도 : 80-100km
- 인증사항 : 특허 제10-1284786, 디자인 제30-0687158-02호, 제30-0981835호
- 제품특징
– 설치 장소 : 고속도로와 자동차 전용도로 등에서 도로 보수공사, 긴급상황 처리 등을 위해 중앙분리대를 강성 방호울타리로 설치한 구간에 설치
또한 일반도로에서 교통처리 등을 위해 좌회전이나 유턴을 허용하는 경우에도 중앙분리대에 개구부를 설치 가능
– 설치 위치 : 곡선반지름이 600m이상이고 시야가 확보된 곳 (터널, 인터체인지, 휴게소의 전.후)
– 표준형 2way 2단 레일과 개방형 W175 레일을 사용하여 개방감 증대
– 장홈지주 특허 적용하여 지주 꺾임을 방지
– 하단부 블럭아웃 및 개방형 레일 적용으로 탐승자 보호 성능 강화
- 보수 시 체크사항
– 지주간격 및 길이 확인
제품 특성상 모든 제품의 정보가 업데이트 되어 있지 않습니다. 담당팀에 문의 하시면 성심껏 답변 드리겠습니다. + 고객지원 바로가기
